GL5插接件操作说明

1、图纸说明

a) GL5-*-*-155型号槽型光电采用接插件的形式，与外置线缆进行连接；

GL5接插件模型预览

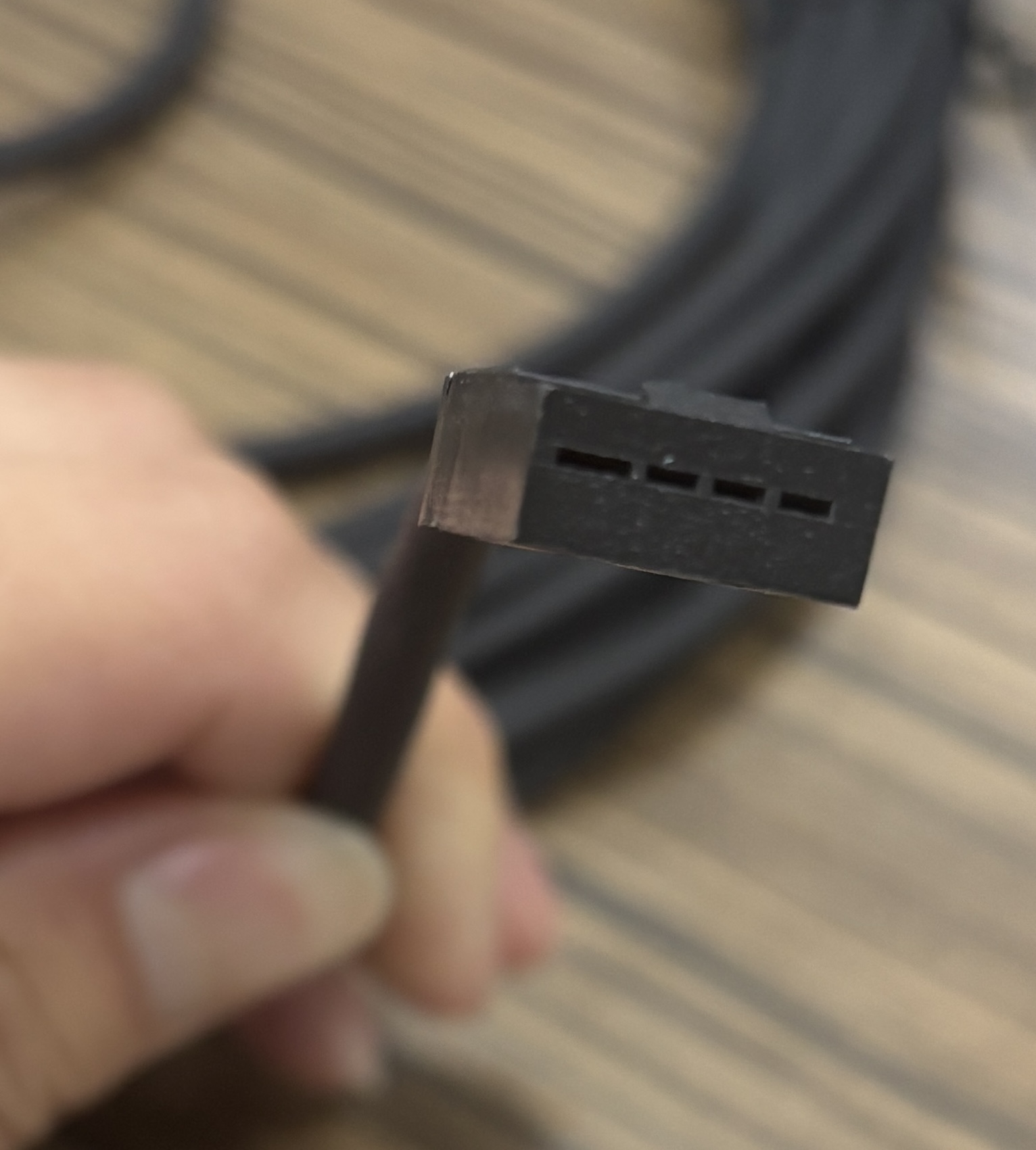

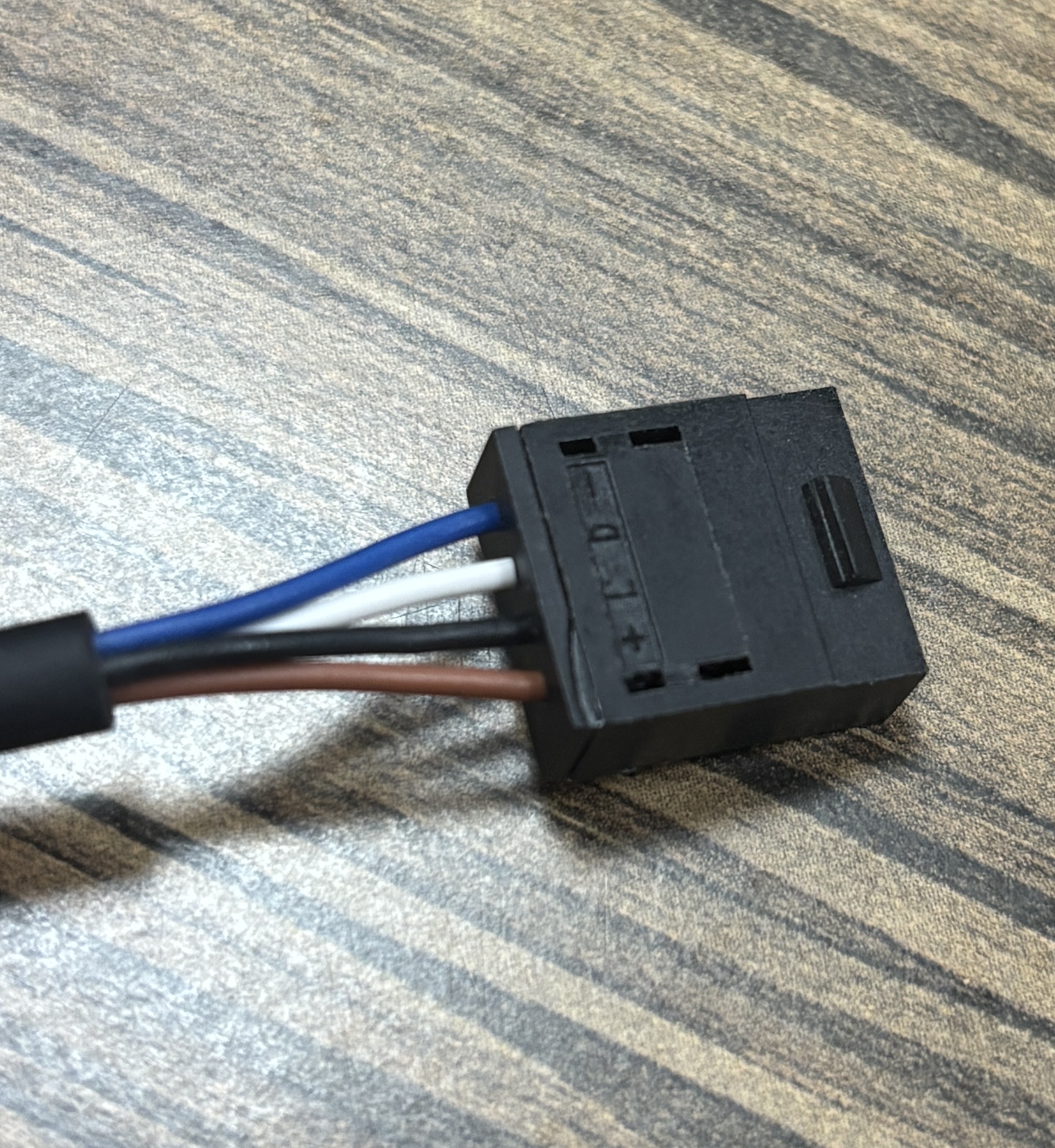

b) 连接处通过卡口进行固定，确保连接稳固；

2. 安装与拆卸规范

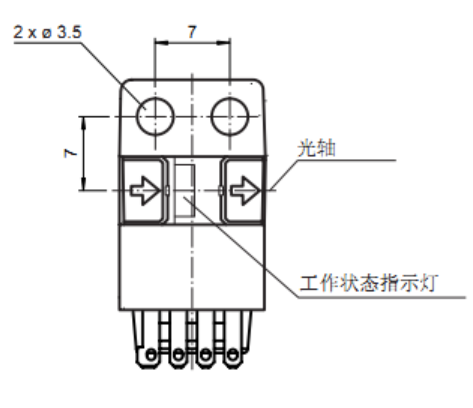

a) GL5传感器外形尺寸及引脚特征

如上图所示，GL5传感器配备4个平行针脚，其中左侧引脚宽度大于其他3个引脚，与接线端精准匹配，起到防呆作用；若引脚顺序错误，将无法插入。

平行针脚插入后，侧面卡口会自动扣紧，可有效保证日常使用过程中不会出现松动现象。

b) 安装与拆卸操作方法

拆卸注意：若需拆卸传感器，必须先将卡口轻轻翘起，同时缓慢拔出传感器，严禁暴力拆卸，避免损坏卡口或引脚！
