UB*-F42系列更改参数说明

BU: URS | Series: F42 | By: Shi Bai Chen | WK/Year: 27/2025

UB*-F42系列更改参数（以UB500-F42-I-V15为例）

盲区距离（可设置的最小距离） 30mm
输出类型 模拟量输出 4 ... 20mA 对应A1…A2
出厂设置 - 近点A1: 50 mm
- 远点 A2: 500 mm
- 大声锥，上升模式
A1与A2定义 - A1：距离传感器50mm
- A2：距离传感器500mm
参数设置方式 所有参数设置都通过传感器本身A1、A2键进行

1. 修改A1点为30mm

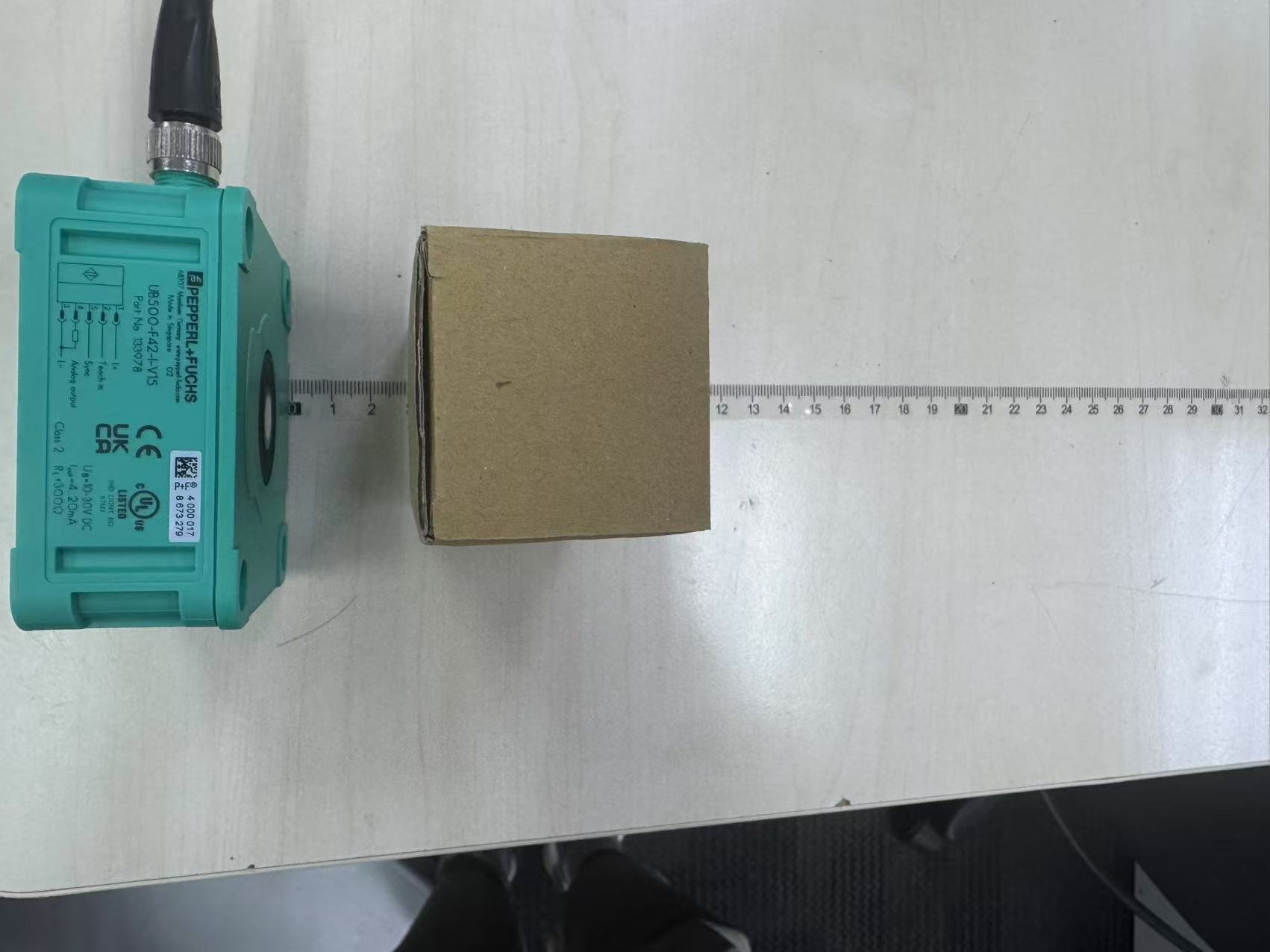

a) 在距离传感器30mm处放置目标物，然后上电

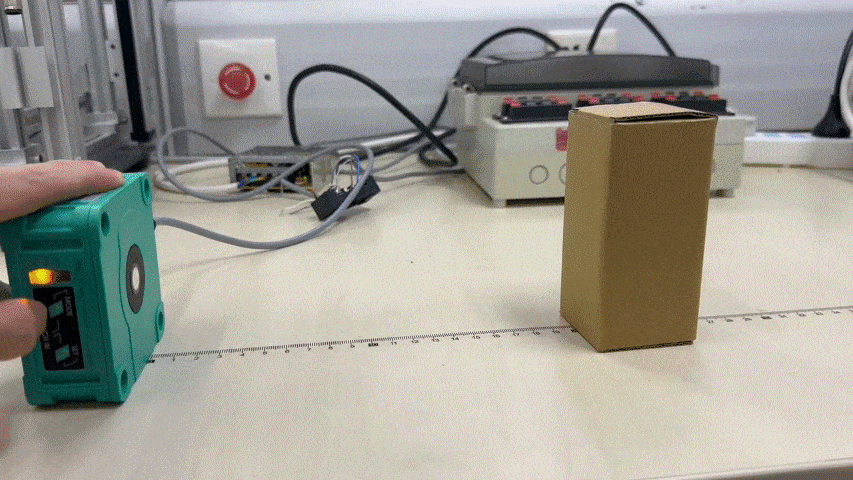

b) 按住A1键2秒，黄灯快速闪烁表明检测到目标物

c) 按1下A1键，A1距离保存为30mm

2. 修改A2点为200mm

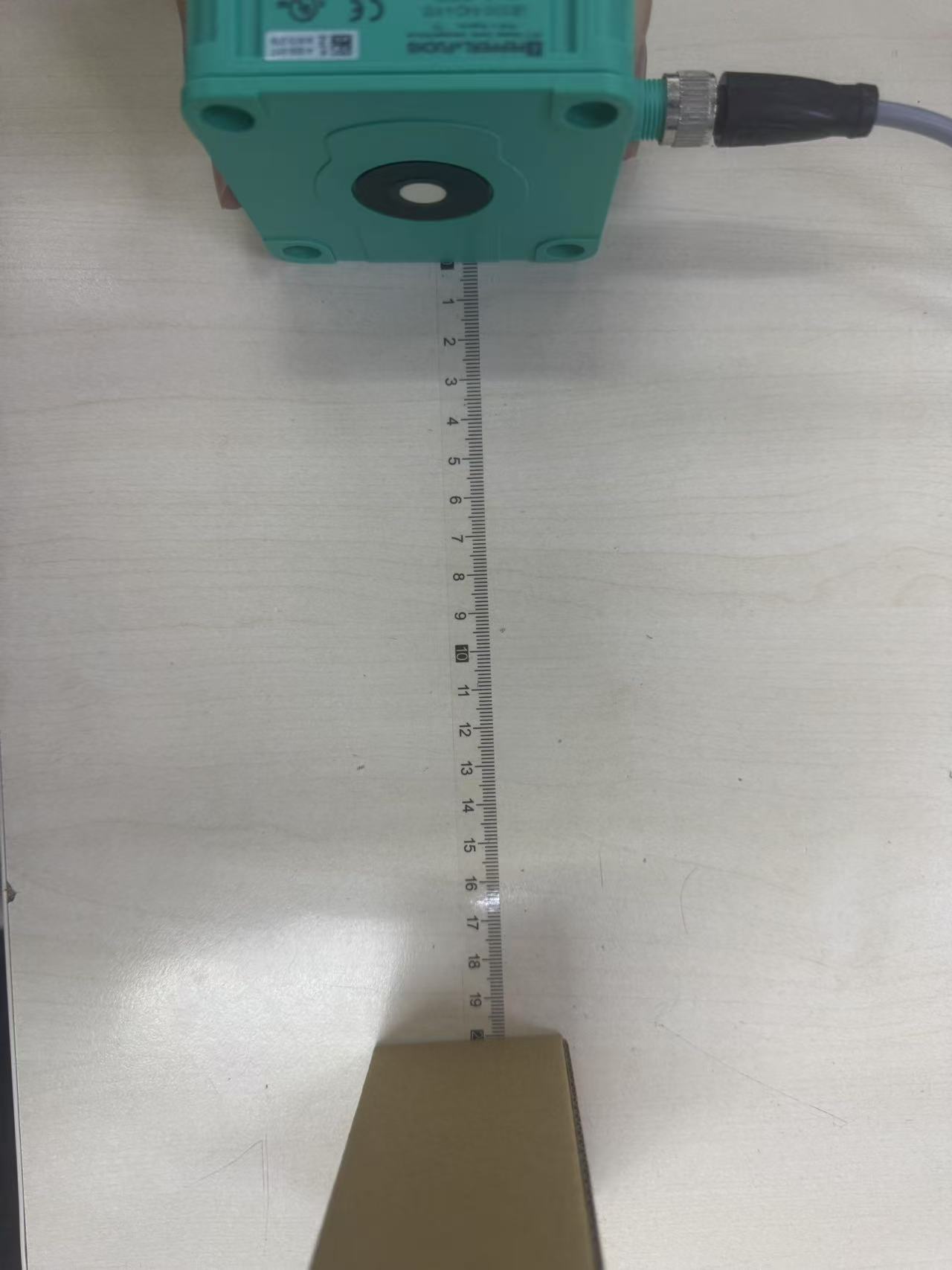

a) 在距离传感器200mm处放置目标物

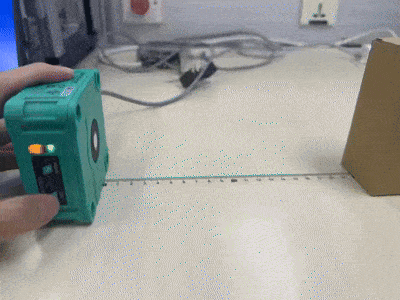

b) 按住A2键2秒，黄灯快速闪烁表明检测到目标物

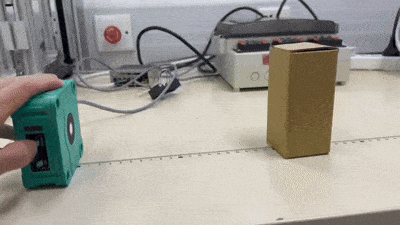

c) 按1下A2键，A2距离保存为200mm

注意：设定A1、A2点只可以在上电5分钟内进行。如果传感器已经上电运行了一段时间，只能重新上电后再设定A1、A2值。

3. 如何更改传感器声锥（从大声锥改为小声锥）

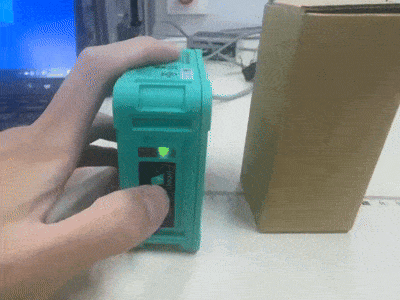

a) 按住A1键不放，然后给传感器上电，此时绿灯闪烁

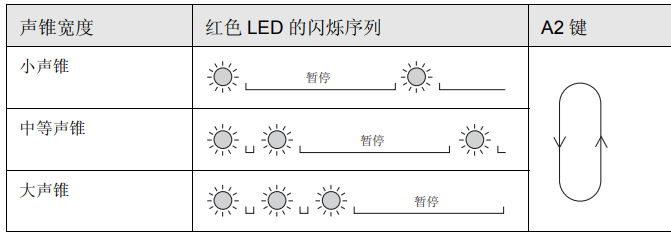

b) 按1下A1键，红灯闪烁（红灯闪烁序列代表当前声锥模式：三次闪烁为大声锥，中间有暂停）

如上图，红灯闪烁三次代表当前模式为大声锥，接着通过短按 A2 键来切换声锥宽度 短按 A2 一次从大声锥变为小声锥，在按一次变为中等声锥，再按一次又回到大声锥

c) 通过短按A2键一次切换到小声锥，此时闪烁序列对应小声锥模式

d) 按下A1键2秒保存参数，参数更改完成
