TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP/NPN |
| 额定工作距离 | 2.5 mm at 0 mm offset, 1.3 mm at 3.5 mm offset, 0 mm at 4.0 mm offset |
| 安装 | 非齐平 |
| 输出极性 | DC |
| 输出类型 | 4 线 |
| 工作电压 | 10 ... 12 V |
| 短路保护 | 常开 |
| 电压降 | 7 V 10 K 负载，12 V 电源时 |
| 工作电流 | 0,5 mA |
| 电流消耗 | 30 mA |
| 符合标准 | 符合标准 |
| 标准IEC 60947-5-2:2012 IEC 60947-5-3:2013 IEC 61236-3-1:2008 | 标准IEC 60947-5-2:2012 IEC 60947-5-3:2013 IEC 61236-3-1:2008 |
| 标准 | IEC 60947-5-2:2012 IEC 60947-5-3:2013 IEC 61236-3-1:2008 |
| CE 符合性 | 2014/30/EU |
| UL 认证 | 通过 cULus 认证 负载类型：一般用途 电路：2 类电源 外壳类型等级：类型 1 电源/开关电压： 12 V DC |
| 环境温度 | -40 ... 100 °C (-40 ... 212 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 316 stainless steel |
| 感应面 | 316 stainless steel |
| 防护等级 | IP69K |
| 电缆 | 电缆 |
| 导线端箍是电缆直径6,35 mm ± 0,4 mm弯曲半径> 10 x 缆线直径材料PVC颜色黄色芯数4线芯横截面积0,34 mm2长度L15 m | 导线端箍是电缆直径6,35 mm ± 0,4 mm弯曲半径> 10 x 缆线直径材料PVC颜色黄色芯数4线芯横截面积0,34 mm2长度L15 m |

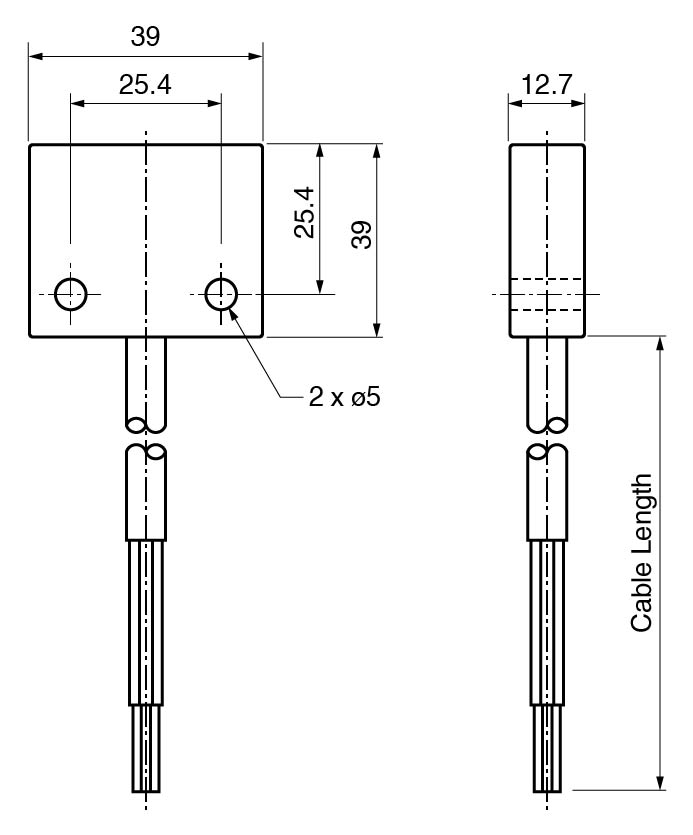

| 尺寸 | 尺寸 |
| 宽度39 mm深度12,7 mm长度39 mm | 宽度39 mm深度12,7 mm长度39 mm |
| 注意 | Only approved for use with FYQLA1-140R-3 and KE5D2-6H/2R-SUse only with actuator 52FY31-V4A |
| 导线端箍 | 是 |
| 电缆直径 | 6,35 mm ± 0,4 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PVC |
| 颜色 | 黄色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 15 m |
| 宽度 | 39 mm |
| 深度 | 12,7 mm |
| 长度 | 39 mm |
