TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 互补 |
|---|---|
| 输出类型 | PNP |

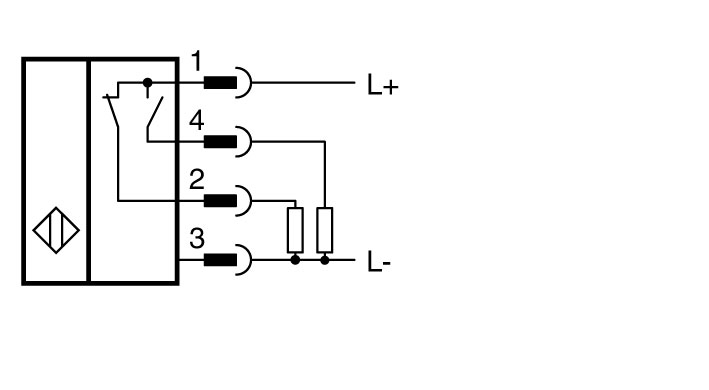

| 连接 | 开关输出 1 : 针脚 4 开关输出 2 : 针脚 2 |
| 安装 | 在汽缸上 |
| 输出极性 | DC |
| 开关范围 | 类型 50 mm |
| 输出类型 | 4 线 |
| 工作电压 | 10 ... 30 V DC |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 1,5 V |
| 工作电流 | 0 ... 100 mA |
| 空载电流 | ≤ 30 mA |
| MTTFd | 739 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| LED 指示 | 红色： 开关状态 输出 1 黄色： 开关状态 输出 2 |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 85 °C (-13 ... 185 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 聚酰胺 (PA) |
| 感应面 | 聚酰胺 (PA) |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

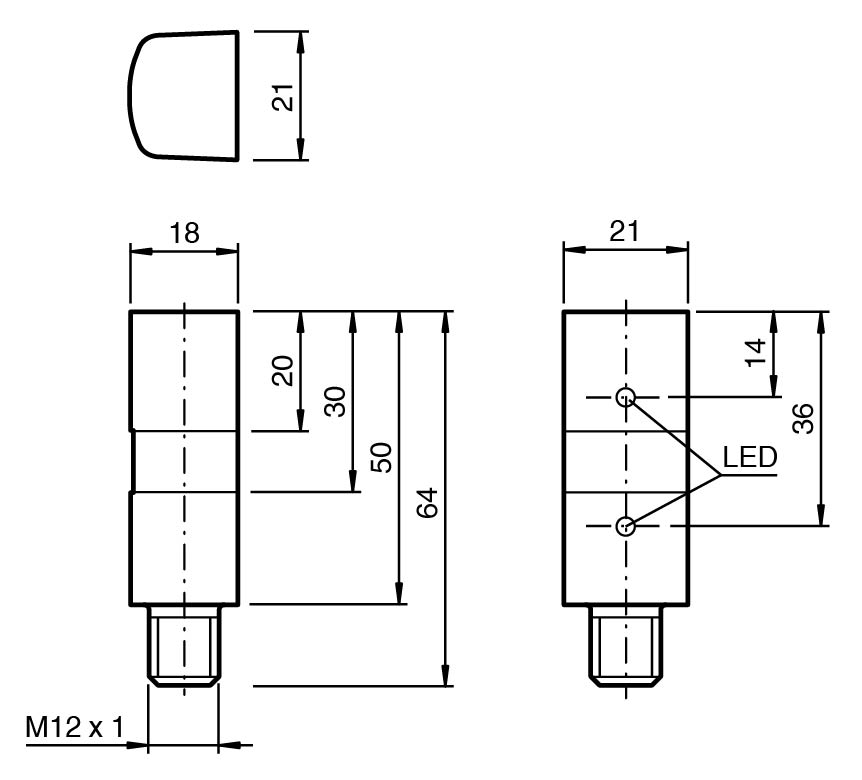

| 尺寸 | 尺寸 |
| 高度21 mm宽度18 mm长度50 mm | 高度21 mm宽度18 mm长度50 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 高度 | 21 mm |
| 宽度 | 18 mm |
| 长度 | 50 mm |
