TECHNICAL DATA
规格参数
通用规格

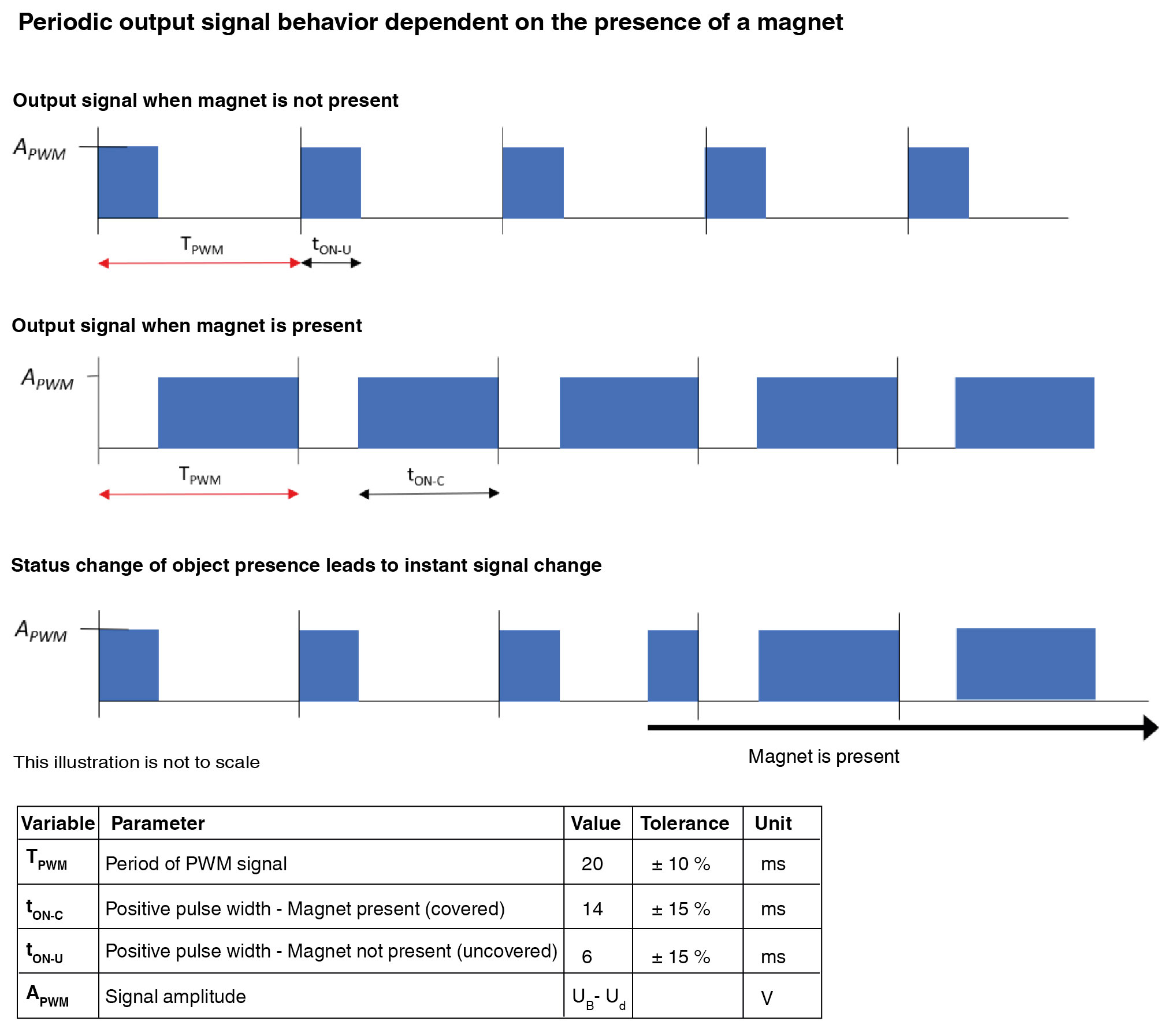

| 输出类型 | PWM 输出 (PNP) |
|---|---|
| 标识号 | 7736370 |
| 额定工作距离 | 5 ... 15 mm |
| 安装 | 非齐平 |

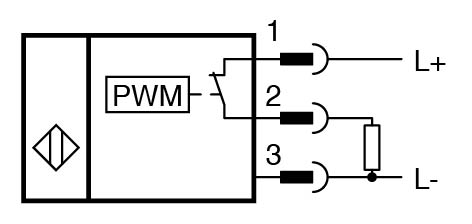

| 输出类型 | 3 线 |
| 工作电压 | 10 ... 60 V DC |
| 开关频率 | 最大 10 Hz |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2,5 V |
| 工作电流 | 0 ... 50 mA |
| 空载电流 | < 5 mA |
| 可用前的时间延迟 | ≤ 25 ms |
| MTTFd | 930 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 环境温度 | -35 ... 70 °C (-31 ... 158 °F) |
| 存储温度 | -40 ... 85 °C (-40 ... 185 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | PBT ， 黑色 |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 针脚数3连接组件AMP 连接器外壳 | 针脚数3连接组件AMP 连接器外壳 |

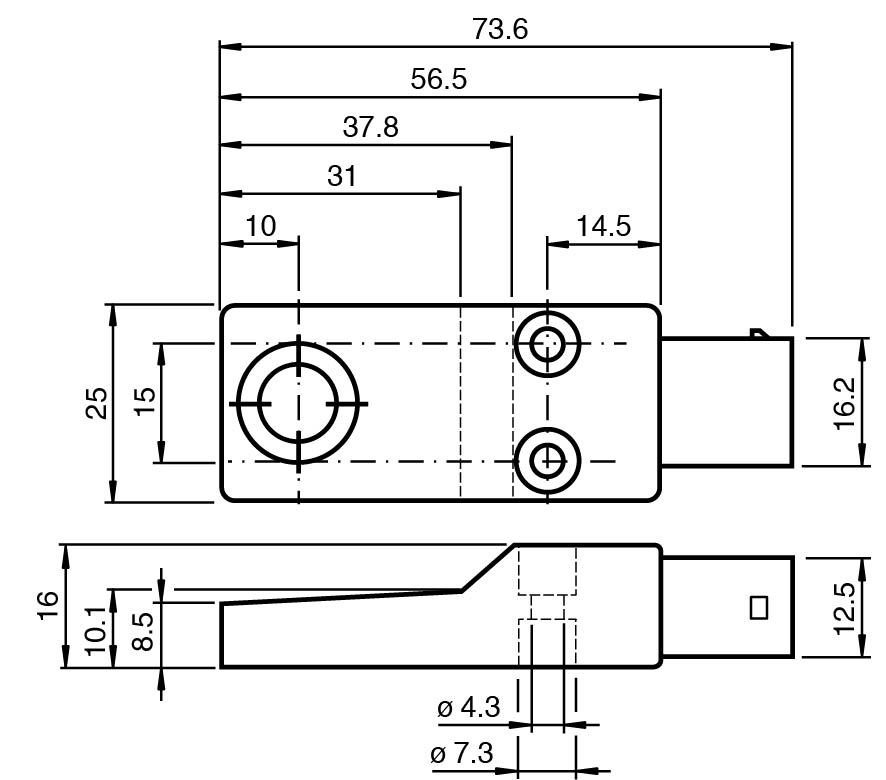

| 尺寸 | 尺寸 |
| 高度16 mm宽度25 mm长度73 mm | 高度16 mm宽度25 mm长度73 mm |
| 注意 | 拧紧扭矩：5 Nm 固定螺丝 磁铁 ， 塑料/ 黄铜 |
| 针脚数 | 3 |
| 连接组件 | AMP 连接器外壳 |
| 高度 | 16 mm |
| 宽度 | 25 mm |
| 长度 | 73 mm |
