TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 35 mm |
| 安装 | 齐平 |
| 确保操作距离 | 0 ... 35 mm |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 5000 Hz |
| 电流消耗 | 电流消耗 |
| 检测到磁铁≥ 3 mA未检测到磁铁≤ 1 mA | 检测到磁铁≥ 3 mA未检测到磁铁≤ 1 mA |
| 开关状态指示灯 | 黄色 LED |
| 检测到磁铁 | ≥ 3 mA |
| 未检测到磁铁 | ≤ 1 mA |
| MTTFd | 2781 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 | NAMUREN 60947-5-6:2000标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 |
| NAMUR | EN 60947-5-6:2000 |
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GbIECEx TUN 20.0007设备保护级别 DaIECEx TUN 20.0007 | 设备保护级别 GbIECEx TUN 20.0007设备保护级别 DaIECEx TUN 20.0007 |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GbTÜV 20 ATEX 241336设备保护级别 DaTÜV 20 ATEX 241336 | 设备保护级别 GbTÜV 20 ATEX 241336设备保护级别 DaTÜV 20 ATEX 241336 |
| 设备保护级别 Gb | IECEx TUN 20.0007 |
| 设备保护级别 Da | IECEx TUN 20.0007 |
| 设备保护级别 Gb | TÜV 20 ATEX 241336 |
| 设备保护级别 Da | TÜV 20 ATEX 241336 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 氧化铝 |
| 感应面 | 黑色塑料 |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 材料PVC颜色蓝色芯数2线芯横截面积0,34 mm2长度L5 m | 材料PVC颜色蓝色芯数2线芯横截面积0,34 mm2长度L5 m |

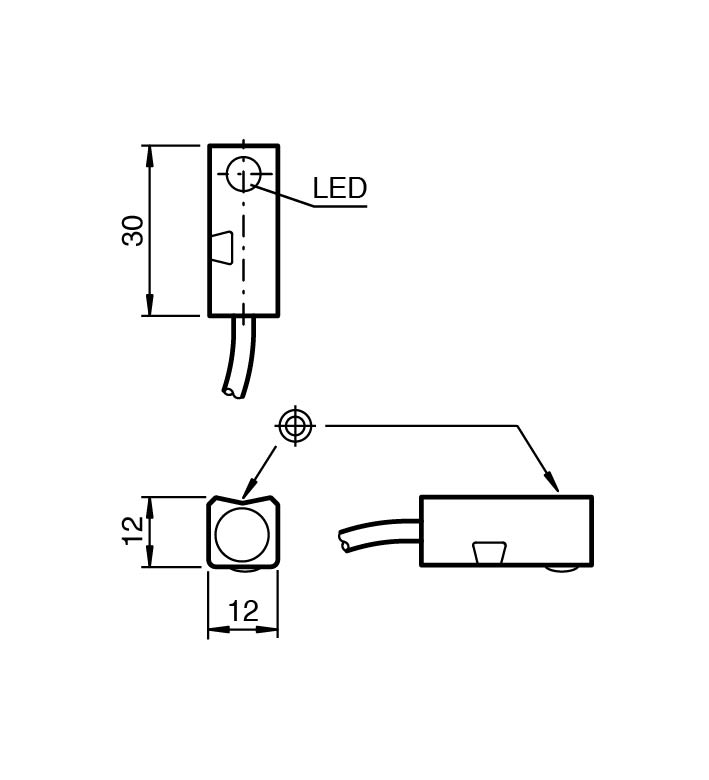

| 尺寸 | 尺寸 |
| 高度12 mm宽度12 mm长度30 mm | 高度12 mm宽度12 mm长度30 mm |
| 材料 | PVC |
| 颜色 | 蓝色 |
| 芯数 | 2 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 5 m |
| 高度 | 12 mm |
| 宽度 | 12 mm |
| 长度 | 30 mm |
| 在危险区域使用： | 参见使用说明书 |
