TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 80 mm |
| 安装 | 齐平安装于非磁性金属中 |
| 输出极性 | DC |
| 确保操作距离 | 20 ... 64,8 mm |

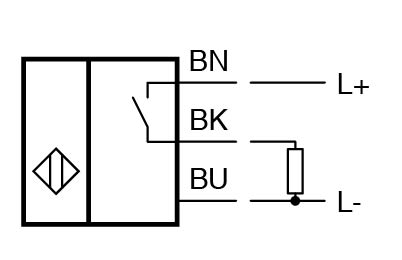

| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 5000 Hz |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2,5 V |
| 工作电流 | 0 ... 200 mA |
| 空载电流 | ≤ 20 mA |
| 开关状态指示灯 | 黄色 LED |
| 符合标准 | 符合标准 |
| 标准EN 60947-5-2 | 标准EN 60947-5-2 |
| 标准 | EN 60947-5-2 |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4404 / AISI 316L |
| 感应面 | PBT |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 导线端箍是电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L2 m ± 100 mm | 导线端箍是电缆直径3 mm - 0,2 mm弯曲半径> 12 x 缆线直径材料PUR颜色黑色芯数3线芯横截面积0,14 mm2长度L2 m ± 100 mm |
| 质量 | 45 g |

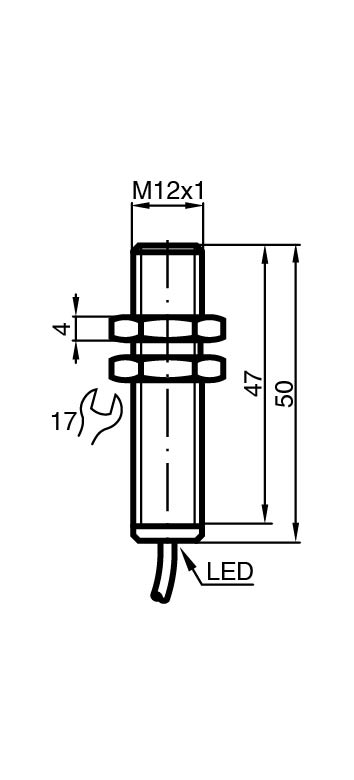

| 尺寸 | 尺寸 |
| 长度50 mm直径12 mm | 长度50 mm直径12 mm |
| 导线端箍 | 是 |
| 电缆直径 | 3 mm - 0,2 mm |
| 弯曲半径 | > 12 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 3 |
| 线芯横截面积 | 0,14 mm2 |
| 长度 | 2 m ± 100 mm |
| 长度 | 50 mm |
| 直径 | 12 mm |
