TECHNICAL DATA
规格参数
通用规格
| 输出类型 | 数字电压输出 |
|---|---|
| 确保操作距离 | 0,3 ... 2 mm |
| 工作电压 | 4,75 ... 5,25 V |
| 开关频率 | 10 kHz |
| 工作电流 | 0 ... 25 mA |
| MTTFd | 882,2 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |

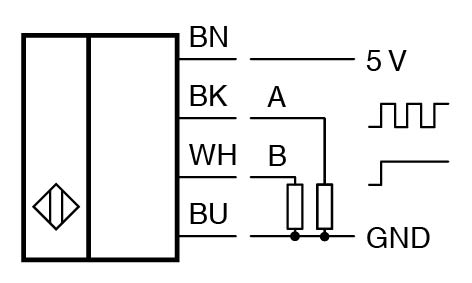

| 名称 | A |
| 输出类型 | 数字电压输出 速度输出 |

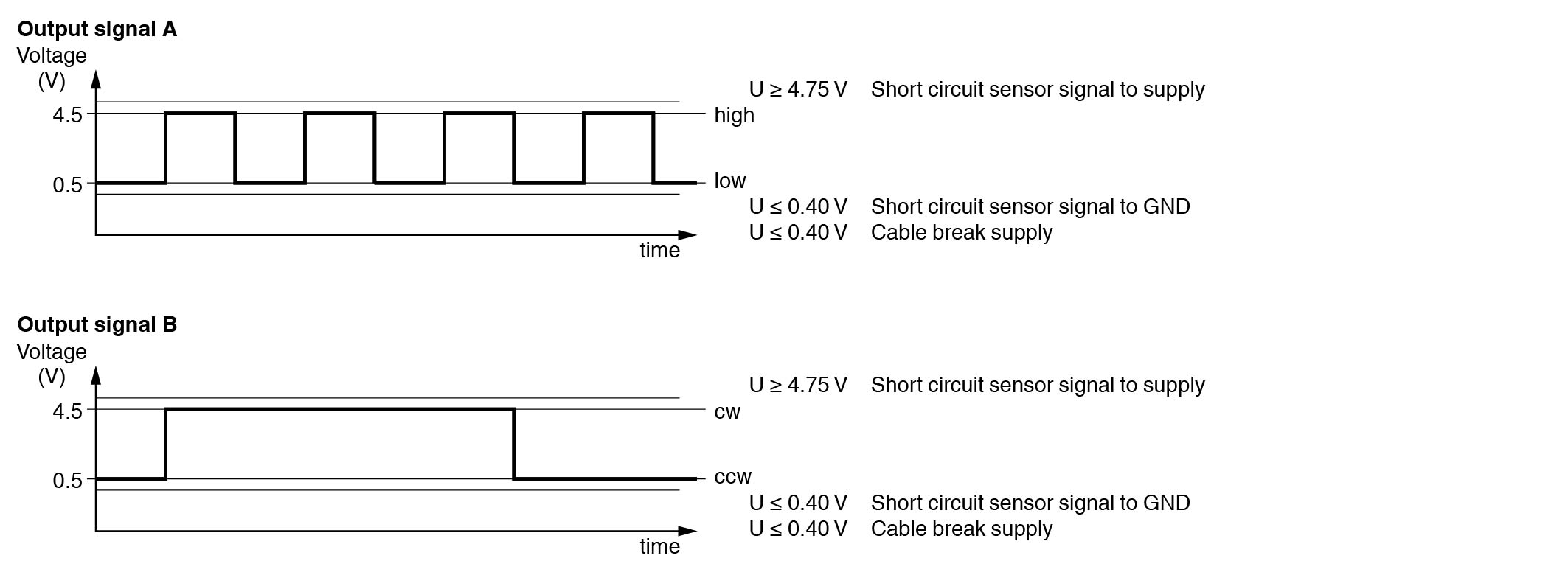

| 输出值 | 如下输出值只会在配备负载电阻 ≥ 500 时达到： Ω 高电平 3.8 ... 4.75 V 低电平 0.4 ... 2.6 V |
| 名称 | B |

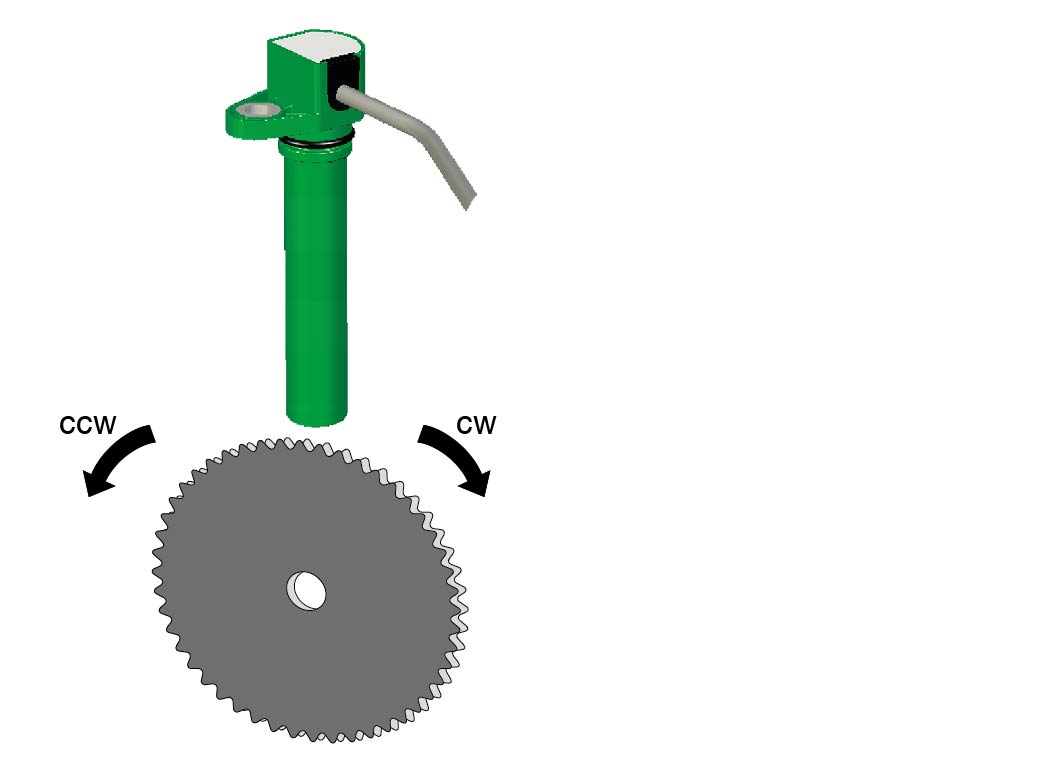

| 输出类型 | 数字电压输出 旋转方向输出 |
| 输出值 | 如下输出值只会在配备负载电阻 ≥ 500 时达到： Ω 顺时针旋转方向 3.8 ... 4.75 V 逆时针旋转方向 0.4 ... 2.6 V |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| UL 认证 | cURus 认证 负载类型：一般用途 电路：2 类电源 电源/开关电压： 5 V DC 有关更多 UL 相关信息，请参见“其他信息”章节 |
| 环境温度 | -40 ... 125 °C (-40 ... 257 °F) |
| 连接类型 | 电缆 |
| 外壳材料 | PBT + GF |
| 感应面 | PBT + GF |
| 防护等级 | IP67 |
| 电缆 | 电缆 |

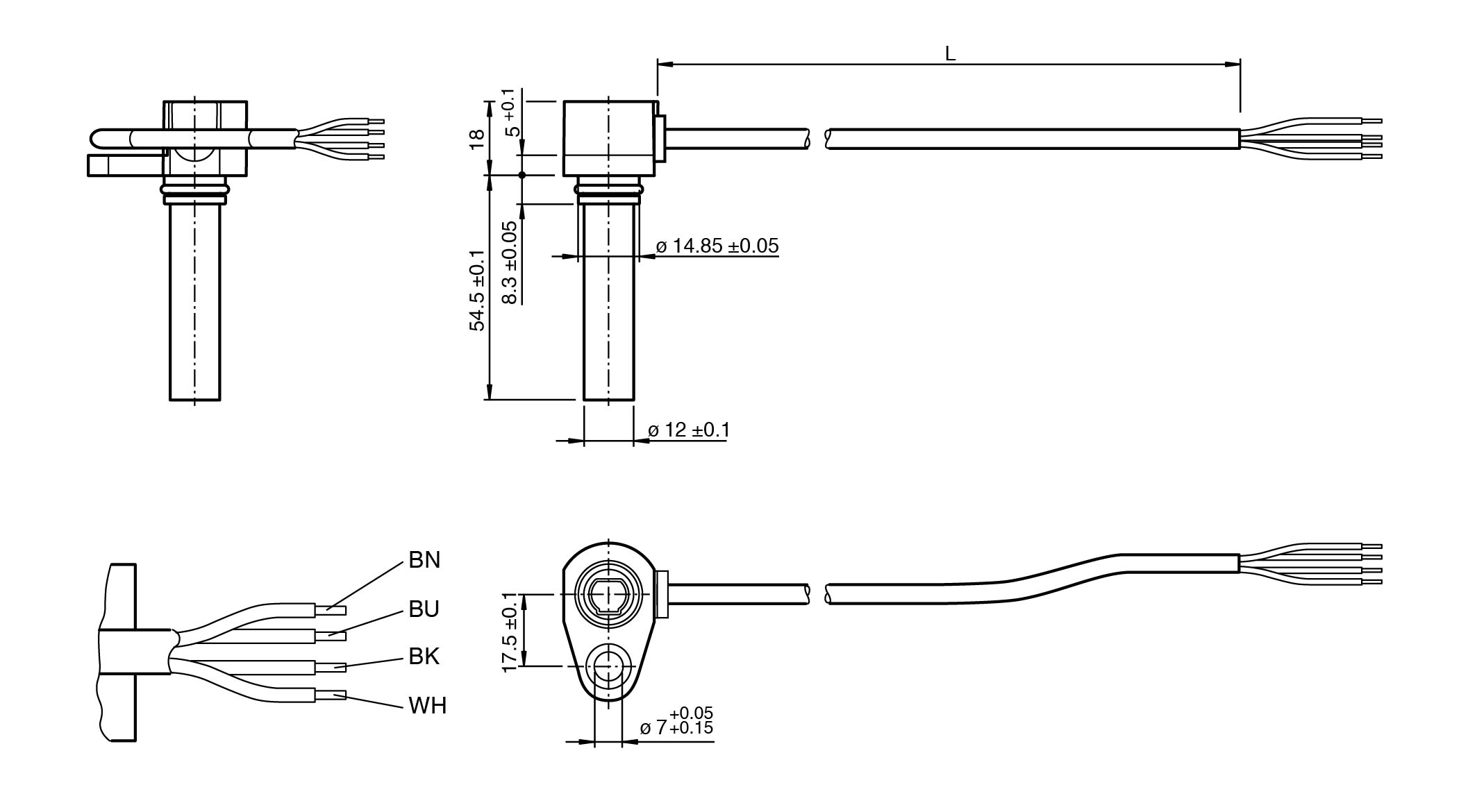

| 电缆直径4,8 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数4线芯横截面积0,5 mm2长度L300 mm | 电缆直径4,8 mm ± 0,15 mm弯曲半径> 10 x 缆线直径材料PUR颜色黑色芯数4线芯横截面积0,5 mm2长度L300 mm |
| 紧固螺丝的紧固扭矩 | ≤ 10 Nm |
| 拧紧扭矩，外壳螺丝 | 10 Nm |
| 电缆直径 | 4,8 mm ± 0,15 mm |
| 弯曲半径 | > 10 x 缆线直径 |
| 材料 | PUR |
| 颜色 | 黑色 |
| 芯数 | 4 |
| 线芯横截面积 | 0,5 mm2 |
| 长度 | 300 mm |
| 补充信息 | 与磁盘相关的规格 61_01-105_04_72-03 ST12 铁磁钢 |
