TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | PNP |
| 额定工作距离 | 60 mm |
| 安装 | 齐平安装于非磁性金属中 |
| 输出极性 | DC |
| 驱动器件 | 磁铁 DM 60-31-15 |

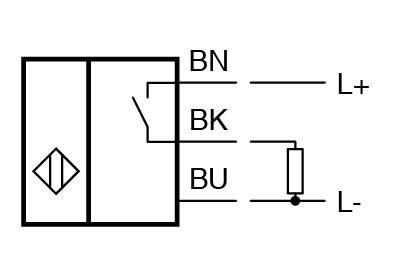

| 输出类型 | 3 线 |
| 工作电压 | 10 ... 30 V |
| 开关频率 | 0 ... 5000 Hz |
| 迟滞 | 1 ... 10 % |
| 反极性保护 | 反极性保护 |
| 短路保护 | 脉冲式 |
| 电压降 | ≤ 2,5 V |
| 工作电流 | ≤ 200 mA |
| 断态电流 | 最大 0,5 mA |
| 空载电流 | ≤ 10 mA |
| 使用类别 | DC-12 ， DC-13 |
| 可用前的时间延迟 | < 50 ms |
| 开关状态指示灯 | 黄色 LED |
| MTTFd | 2890 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| 标准EN IEC 60947-5-2 | 标准EN IEC 60947-5-2 |
| 标准 | EN IEC 60947-5-2 |
| 防护等级 | III |
| 额定绝缘电压Ui60 V额定冲击耐受电压Uimp1000 V （1.2/50 µs，500 Ω，0.5 J） | 额定绝缘电压Ui60 V额定冲击耐受电压Uimp1000 V （1.2/50 µs，500 Ω，0.5 J） |
| UL 认证 | UL 认证 |
| 普通位置cULus 认证，一般用途，2 类电源，1 类外壳最高许可环境温度max. 70 °C (max. 158 °F) | 普通位置cULus 认证，一般用途，2 类电源，1 类外壳最高许可环境温度max. 70 °C (max. 158 °F) |
| CCC 认证 | 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记 |
| 额定绝缘电压 | 60 V |
| 额定冲击耐受电压 | 1000 V （1.2/50 µs，500 Ω，0.5 J） |
| 普通位置 | cULus 认证，一般用途，2 类电源，1 类外壳 |
| 最高许可环境温度 | max. 70 °C (max. 158 °F) |
| 环境温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 存储温度 | -25 ... 75 °C (-13 ... 167 °F) |
| 污染程度 | 3 |
| 连接类型 | 电缆 |
| 外壳材料 | 不锈钢 1.4404 / AISI 316L |
| 防护等级 | IP67 |
| 电缆 | 电缆 |
| 电缆直径4 mm材料PUR 线缆衬套：PEI芯数3线芯横截面积0,34 mm2长度L2 m | 电缆直径4 mm材料PUR 线缆衬套：PEI芯数3线芯横截面积0,34 mm2长度L2 m |

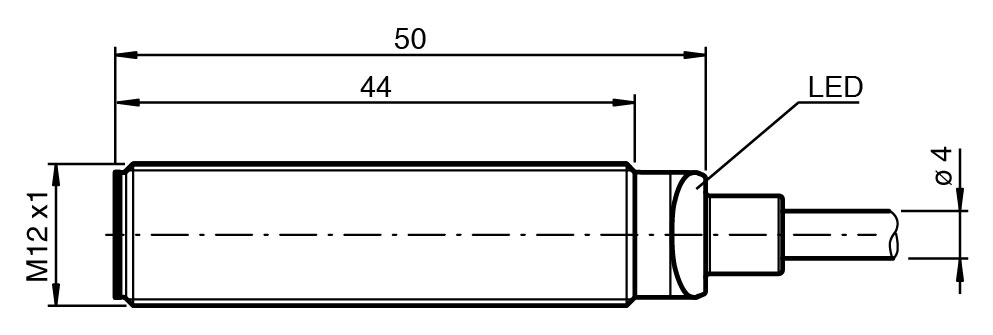

| 尺寸 | 尺寸 |
| 长度50 mm直径12 mm | 长度50 mm直径12 mm |
| 拧紧扭矩 | ≤ 15 Nm |
| 电缆直径 | 4 mm |
| 材料 | PUR 线缆衬套：PEI |
| 芯数 | 3 |
| 线芯横截面积 | 0,34 mm2 |
| 长度 | 2 m |
| 长度 | 50 mm |
| 直径 | 12 mm |
| 供货范围 | 配备 2 个螺母 ， 黄铜 |
