TECHNICAL DATA
规格参数
通用规格
| 开关功能 | 常开 (NO) |
|---|---|
| 输出类型 | NAMUR |
| 额定工作距离 | 5 ... 70 mm |
| 安装 | 齐平安装于非磁性金属中 |
| 输出类型 | 2 线 |
| 额定电压 | 8,2 V （Ri 约 1 kΩ） |
| 开关频率 | 0 ... 1000 Hz |
| 电流消耗 | 电流消耗 |
| 检测到磁铁≥ 2,3 mA未检测到磁铁≤ 1 mA | 检测到磁铁≥ 2,3 mA未检测到磁铁≤ 1 mA |
| 开关状态指示灯 | 黄色 LED |
| 检测到磁铁 | ≥ 2,3 mA |
| 未检测到磁铁 | ≤ 1 mA |
| MTTFd | 2828 a |
| 任务时间 (TM) | 20 a |
| 诊断覆盖率 (DC) | 0 % |
| 符合标准 | 符合标准 |
| NAMUREN 60947-5-6:2000标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 | NAMUREN 60947-5-6:2000标准EN 60947-5-2:2007 EN 60947-5-2/A1:2012 |
| NAMUR | EN 60947-5-6:2000 |
| 标准 | EN 60947-5-2:2007 EN 60947-5-2/A1:2012 |
| IECEx 认证 | IECEx 认证 |
| 设备保护级别 GaIECEx TUN 20.0007设备保护级别 DaIECEx TUN 20.0007 | 设备保护级别 GaIECEx TUN 20.0007设备保护级别 DaIECEx TUN 20.0007 |
| ATEX 认证 | ATEX 认证 |
| 设备保护级别 GaTÜV 20 ATEX 241336设备保护级别 DaTÜV 20 ATEX 241336 | 设备保护级别 GaTÜV 20 ATEX 241336设备保护级别 DaTÜV 20 ATEX 241336 |
| 设备保护级别 Ga | IECEx TUN 20.0007 |
| 设备保护级别 Da | IECEx TUN 20.0007 |
| 设备保护级别 Ga | TÜV 20 ATEX 241336 |
| 设备保护级别 Da | TÜV 20 ATEX 241336 |
| 环境温度 | -25 ... 70 °C (-13 ... 158 °F) |
| 连接类型 | 连接器插头 |
| 外壳材料 | 不锈钢 1.4404 / AISI 316L |
| 感应面 | 不锈钢 1.4404 / AISI 316L |
| 防护等级 | IP67 |
| 连接器 | 连接器 |
| 螺纹M12 x 1针脚数4 | 螺纹M12 x 1针脚数4 |

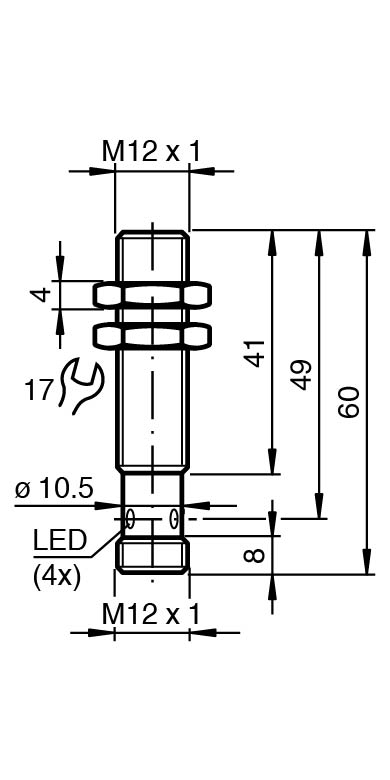

| 尺寸 | 尺寸 |
| 长度60 mm直径12 mm | 长度60 mm直径12 mm |
| 螺纹 | M12 x 1 |
| 针脚数 | 4 |
| 长度 | 60 mm |
| 直径 | 12 mm |
| 在危险区域使用： | 参见使用说明书 |
